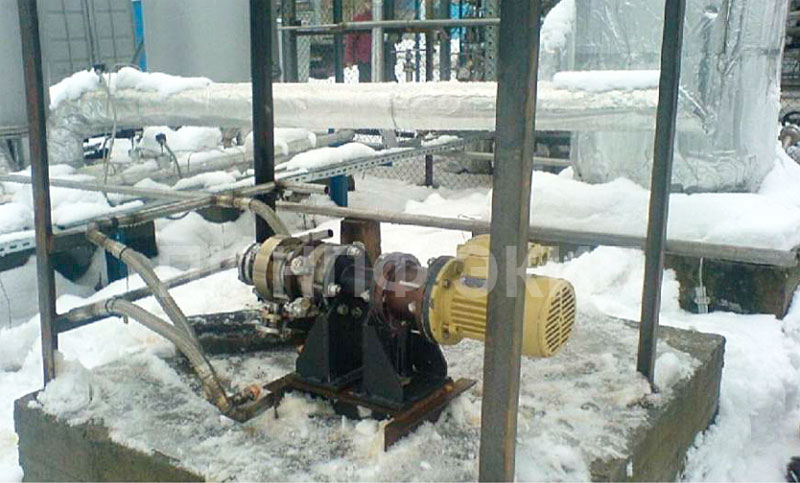

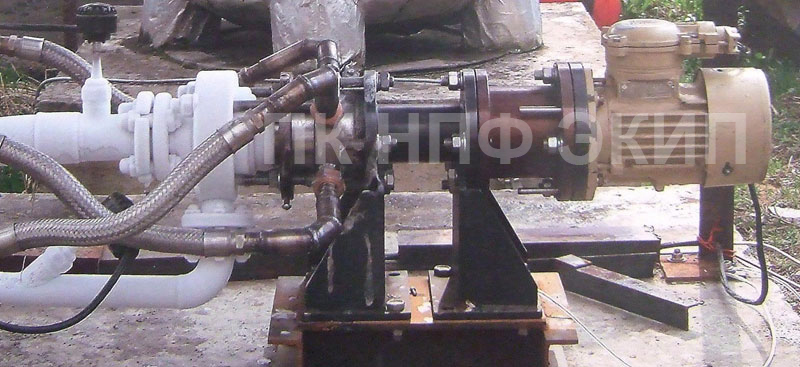

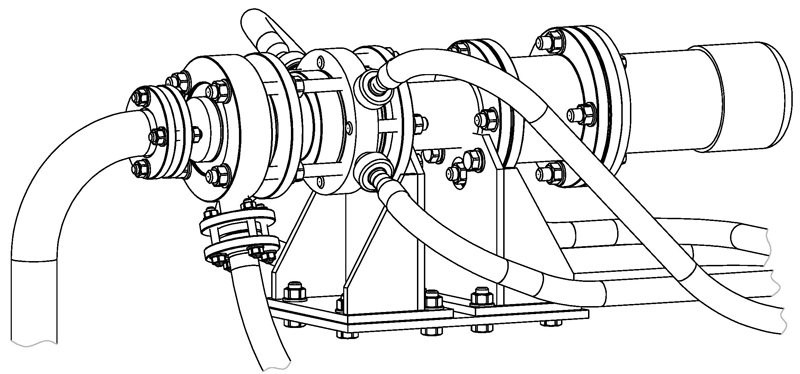

РОТОРНЫЙ ВОЛНОВОЙ КРИОГЕНЕРАТОР (РВКГ)
ДЛЯ МАЛОТОННАЖНЫХ УСТАНОВОК СЖИЖЕНИЯ ПРИРОДНОГО ГАЗА

Роторный волновой криогенератор (РВКГ) или криогенный волновой детандер-компрессор на сегодняшний день является газорасширительным устройством нового типа.

Хотя конструктивно он является частным случаем так называемых “волновых обменников давления (ВОД)” или “Энергообменников”, применяемых обычно для наддува дизельных двигателей.

Но назначение и условия эксплуатации РВКГ существенно другие.

Машина эта интересна тем, что при достаточно высоком КПД (при малых степенях расширения достигающего 90%) характеризуется частотой вращения ротора в 5..20 раз ниже по сравнению с турбодетандером.

Это обеспечивает его низкую стоимость и высокую надежность.

РВКГ по функциональному назначению подобен детандерно-компрессорному агрегату, однако в отличие от последнего в нем отсутствует промежуточное преобразование энергии в механическую работу.

Расширяемая (активная) среда непосредственно воздействует на пассивную, осуществляя ее сжатие посредством ударных волн.

Необходимость в недорогом и эффективном газорасширительном устройстве для малотоннажных установок сжижения природного газа послужила основанием для начала работ по созданию и исследованию РВКГ.

Данная работа была проведена на средства ПК НПФ “ЭКИП” с участием специалистов ГАЗПРОМ ВНИИГАЗ, имеющих опыт в создании подобных машин(волновых детандеров), но работающих в области положительных температур расширяемого газа.

  Статья - Анализ рабочих процессов в роторном волновом криогенераторе.
