Комплекс производства и хранения СПГ на 1,5 т/час

Комплекс производства и хранения СПГ на 1,5 т/час

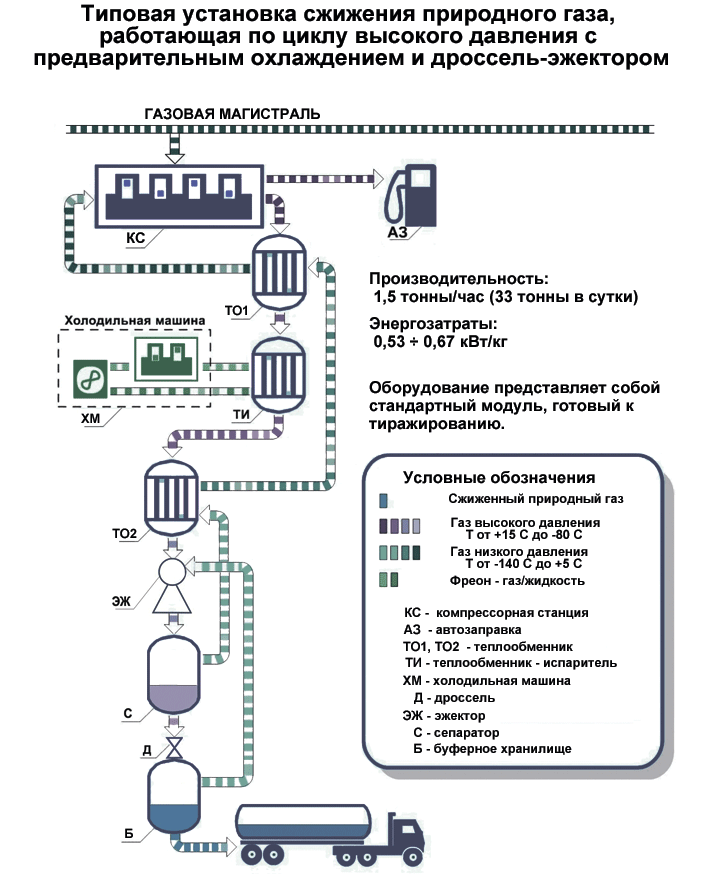

Очищенный и осушенный газ высокого давления поступает в блок сжижения (контейнер), где последовательно охлаждается в теплообменнике ТО1, теплообменнике-испарителе ТИ, теплообменнике ТО2 до температуры ≈ минус 67°С.

Дальнейшее понижение температуры прямого потока природного газа до температуры ≈ минус 121°С происходит в эжекторе ЭЖ, где газ расширяется с 25 МПа до 1,2 - 1,4 МПа и в виде парожидкостной смеси низкого давления поступает в сепаратор С, из которого газ низкого давления подается в трубное пространство обратного потока теплообменников ТО2 и ТО1 для охлаждения прямого основного потока газа высокого давления. Сжиженная часть газа собирается в нижней части сепаратора С.

По достижению в сепараторе С уровня СПГ выше минимального открывается дроссельный вентиль Д. Жидкость пройдя его дросселируется и в виде парожидкостной смеси низкого давления (Р = 0,35 - 0,45 МПа, Т ≈ минус 142°С) попадает в буферную емкость Б, где СПГ накапливается в нижней части емкости-резервуара, а пары, образовавшиеся в результате дросселирования жидкости, поступают в эжектор ЭЖ, где сжимаются за счет действия кинетической энергии струи эжектора с 0,35 - 0,45 МПа до 1,2 - 1,4 МПа.

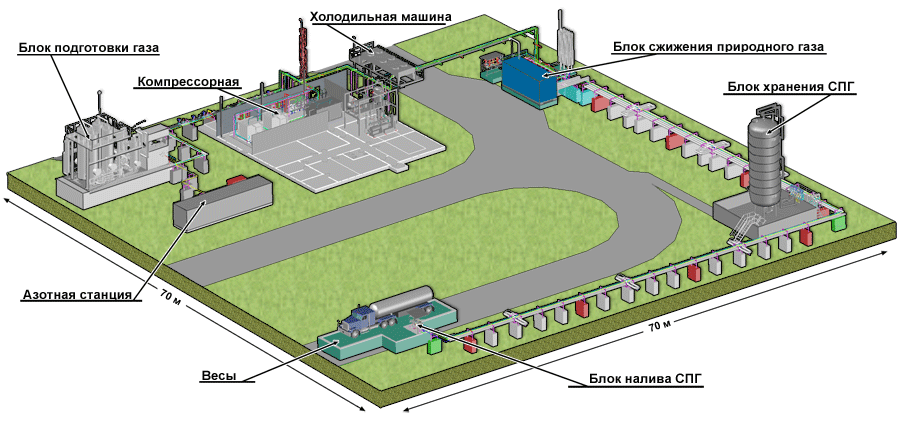

Для обеспечения налива СПГ служит блок налива с колонкой выдачи, к которой с помощью гибких металлорукавов подстыковываются транспортные перевозчики сжиженного газа.

Основное отличие работы теплообменников ТО1 и ТО2 от теплообменника-испарителя ТИ состоит в том, что в теплообменниках ТО1 и ТО2 прямой поток газа охлаждается обратным потоком, омывающим снаружи витой пучок труб, а в теплообменнике-испарителе ТИ межтрубное пространство заполнено поступающим из холодильной машины жидким фреоном, кипящим при давлении равном ≈ 0,106 МПа.

Предварительная оценка стоимости основного оборудования, проектных, строительно-монтажных работ, перевозчиков и непредвиденных расходов по строительству мини-завода СПГ мощностью 1,5 т/час.
Технико Экономическое Обоснование строительства мини-завода СПГ производительностью 1,5Т/час (1т = 1430нм3)
